Продемонстрирована первая сборка BTF 3.0 с почти полностью бескабельным дизайном

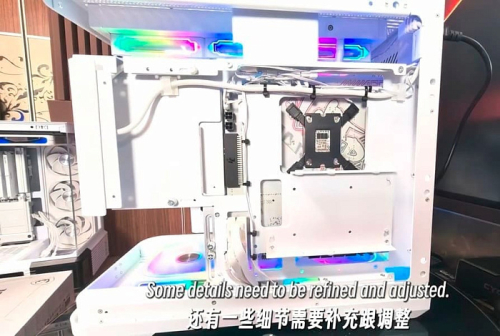

Проект Back To Fute (BTF) от энтузиаста DIY-APE подразумевает создание сборок персональных компьютеров без каких-либо видимых кабелей. На данный момент последней версией можно считать BTF 2.5, однако 3.0 уже наготове, и первая система на её основе была продемонстрирована самим создателем.

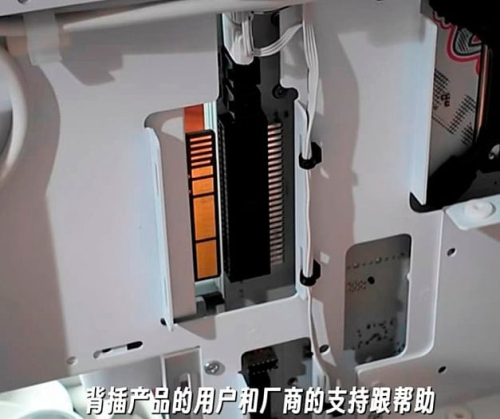

Больше всего в BTF 3.0 привлекает внимание расположение и метод подключения блока питания: он располагается справа от материнской платы и подключается к ней не при помощи стандартного 24-контактного разъёма, а 50-контактного разъёма нового поколения с большими позолоченными площадками, способными передавать до 2145 Вт мощности, 1680 Вт из которых предназначены для питания центрального и графического процессора.
Для питания процессора, к сожалению, всё ещё требуется проводить скрытый кабель, однако видеокарта полагается на уже известный GC-HPWR, который подаёт питание через материнскую плату.

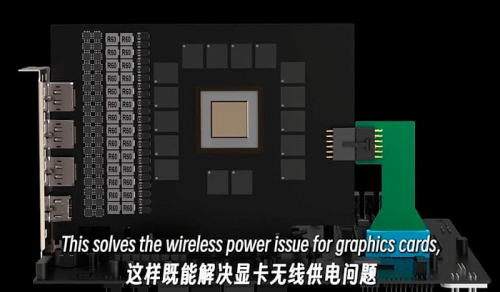

Интересно, что одним из предстоящих решений для пользователей, чья видеокарта не оснащена таким разъёмом, будет специальный переходник с 12V-2×6 на GC-HPWR, но он должен находиться на торце, чтобы не так сильно портить внешний вид.

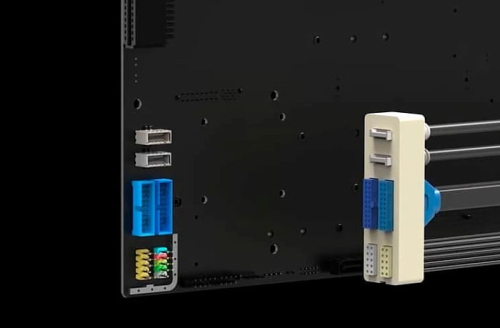

Кучу проводов, отвечающих за работу разъёмов на лицевой панели корпуса, а также включение/перезагрузку и индикацию работы, можно будет собрать воедино и подключить с обратной стороны материнской платы при помощи специального пластикового механизма.
Другая проблема затрагивает работу вентиляторов, подать питание на которые довольно проблематично без использования кабелей. Сейчас рассматривается вариант или скрытой прокладки, или подключения питания во время ввинчивания, вероятно, путём прижима к специальному разъёму.
