Изучаем первый разбор прототипа видеокарты NVIDIA GeForce RTX TITAN Ada
Ещё в августе у нас была возможность взглянуть на прототип видеокарты NVIDIA GeForce RTX TITAN Ada, продемонстрированный der8auer. На днях оверклокер вновь вышел на связь и вновь занялся изучением Титана, благодаря чему теперь мы можем более детально изучить особенности его строения.

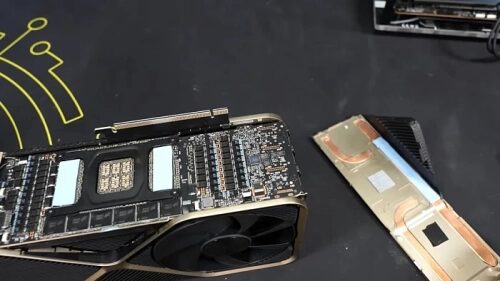

Самая большая часть видеокарты – система охлаждения. Для отвода тепла от графического процессора и микросхем памяти на передней стороне печатной платы присутствует четырёхслотовый радиатор с тремя вентиляторами и со сквозным продувом. Задняя сторона платы тоже охлаждается, но только за счёт металлического бэкплейта с тепловыми трубками, отвечающими за отвод тепла с микросхем памяти.
Основная плата расположена параллельно радиатору, не мешая воздушному потоку. Для подключения к персональному компьютеру используется отдельная плата PCI Express, как и в случае с эталонными видеокартами Founders Edition последнего поколения. Только разъём подключения прилично больше.

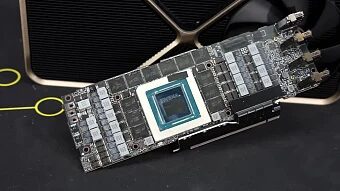

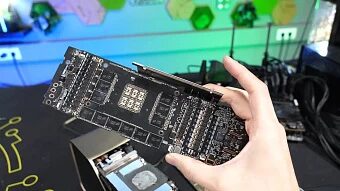

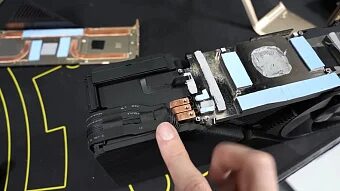

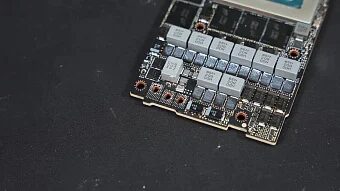

На печатной плате присутствует 24 микросхемы видеопамяти GDDR6X, расположенные с обеих сторон, а маркировка графического процессора была заклеена в целях безопасности источника утечки, как и серийный номер. Больше всего внимания привлекает решение по подаче дополнительного питания: оно представлено тремя отверстиями в плате с площадками, к которым подключаются три медные трубки. Они проходят вдоль корпуса видеокарты и на обратной стороне подключаются к двум 16-контактным разъёмам 12VHPWR. Сенсорные контакты представлены очень маленькой колодкой с 8 контактами. Такой подход позволяет подавать до 900 Вт мощности.
К сожалению, прототип NVIDIA GeForce RTX TITAN Ada является последним официально поддерживаемым Титаном. Остальные представители недавно потеряли доступ к оптимизации под новые игровые проекты и программное обеспечение.
