Intel начала производство по техпроцессу 18A раньше TSMC с её передовым N2
Пока мы занимались подробным разбором мобильных процессоров Intel Panther Lake, а также их интегрированной графики на основе графической архитектуры Xe третьего поколения, компания уведомила общественность о начале массового производства новинок. Избранные партнёры покажут первые портативные устройства с ними ближе к концу этого года, однако полноценное представление семейства ожидается лишь на CES 2026.
Начало массового производства не должно удивлять, но это не тот случай, ведь Panther Lake полагаются на передовую технологическую норму 18A, предлагающей не только транзисторы GAAFET, но и подачу питания с обратной стороны PowerVia, что делает её самой передовой нормой из всех существующих. Более того, Intel Foundry начала его применять раньше, чем главный конкурент в лице TSMC начал производство по N2 – своему лучшему решению, которое ждут все крупные партнёры.

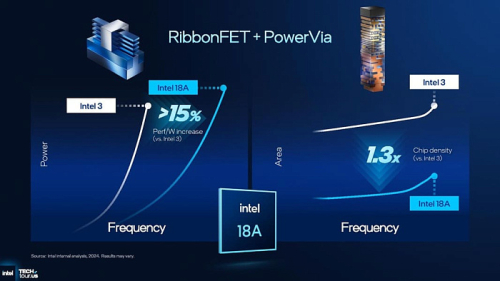

Что касается характеристик, Intel 18A предлагает 25% снижение энергопотребления, 15% повышение производительности и 30% повышение плотности размещения транзисторов по сравнению с Intel 3. Если затронуть TSMC N2, то техпроцесс конкурента привлекает внимание значительно более высокой плотностью: около 313 миллионов транзисторов на квадратный миллиметр против 238 миллионов.
